| 使用法: | 現在 | コイル数: | 単巻変圧器 |
|---|---|---|---|
| 出力: | アナログ センサー | 製品名: | 最高のDC入力1500Aはスプリット・コアのホール効果素子現在のセンサーを |
| 証明: | ISO9001 | 定格出力: | 0.333V （AC）または0-500mA |
| 入力電流: | 0-150A | 絶縁抵抗: | >500MΩ/500VDC |
| ハイライト: | 150Aホールの現在のセンサー,低温の漂流のホールの現在のセンサー,EN50178ホール効果素子現在のセンサー |
||
プロダクト マニュアル

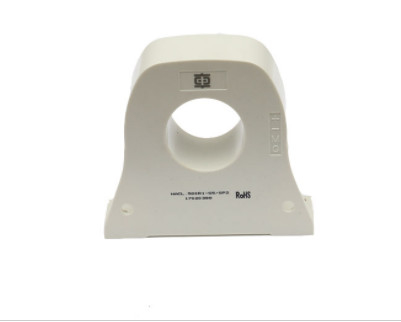

NACL-300R1-S5/SP2磁気バランスのホールの現在のセンサーはAC、DCおよび脈拍の現在の分離の正確な測定のために適している。第一次側面および二次側面は測定の間に完全に絶縁される。
| プロダクト利点 | 適用 | 参照標準 |
| 高精度 | ACインバーターAC | GB/T 25119-2010 EN50178 EN50155 |
| よい直線性 | 私用サーバー モーター ドライブ | |
| 低温の漂流 | 電池式 | |
| 広帯域 | コンバーター/インバーター | |
| 速い応答 | UPS/SVG |
| 主要な電気変数 （@±IPN、TA = 25℃） |
|
| 評価される測定の現在のIPN | 300A |
| 測定範囲IPM | ±500A |
| 電源電圧VC | DC±の（15~18） × （1±5%） V |
| 消費電流IC （@±24V） | ≤±25mA+ISN |
| 評価される測定の出力ISN | 100mA |
| 回転比率 | 1:3000 |
| 負荷抵抗のRM | @±15V、±300A:0Ω~70Ω @±15V、±500A:0Ω~3Ω @±18V、±300A:0Ω~92Ω @±18V、±500A:0Ω~40Ω |
| 正確さ動的変数 | |
| 基本的な間違いのδi （@IPN、TA=25℃） | ≤±0.4% |
| 直線性のδL （@IPN、TA=25℃） | ≤±0.1% |
| ゼロ出力電流IO （@IP=0、TA = 25℃） | ≤±0.13mA |
| ゼロ温度の漂流IOT | ≤±0.64mA （@-40℃~+85℃） |
| 応答時間 TR （IPN&di/dt> 50 A/ΜSの90%） |
≤1µS |
| 一般データ | |
| 働く温度Ta | -40~+85℃ |
| 保管温度のTS | -40~+90℃ |
| 重量m | ≤400g |
| 絶縁材の抵抗電圧 | |
| 抵抗電圧 | 6kV |
