| 使用法: | 現在 | コイル数: | 単巻変圧器 |
|---|---|---|---|

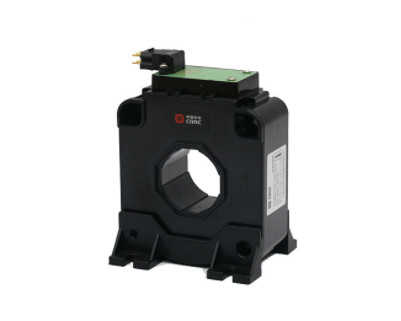

| 出力: | アナログ センサー | 製品名: | 最高のDC入力1500Aはスプリット・コアのホール効果素子現在のセンサーを |
| 正確さ: | 0.5 | 実用温度: | -20℃to 70℃ |
| 入力電流: | 15A | 頻度: | 50/60Hz |
| ハイライト: | スプリット・コアのホール効果の現在のセンサー,1500Aホール効果素子現在のセンサー,ホールの現在のセンサーGB/T 25119 |
||
プロダクト マニュアル
NACL.1000Q-S3/Nの磁気バランスのホールの現在のセンサーはAC、DCおよび脈拍の現在の分離の正確な測定のために適している。第一次側面および二次側面は測定の間に完全に絶縁される。
| プロダクト利点 | 適用 | 参照標準 |
| 高精度 | ACインバーターAC | GB/T 25119-2010 EN50155 |
| よい直線性 | コンバーター/インバーター | |
| 低温の漂流 | UPS/SVG | |
| 広帯域 | ||
| 速い応答 |
| 主要な電気変数 （@±IPN、TA = 25℃） |
|
| 評価される測定の現在のIPN | 1000 |
| 測定範囲IPM | ±2400 |
| 電源電圧VC | DC±の（15~24） × （1±5%） V |
| 消費電流IC （@±24V） | ≤±30mA+ISN |
| 評価される測定の出力ISN | 200mA |
| 回転比率 | 1:5000 |
| 負荷抵抗のRM | @±15V、±1000A:0~15Ω @±15V、±1200A:0~7Ω @±24V、±1000A:0~50Ω @±24V、±2000A:0~7Ω |
| 正確さ動的変数 | |
| 基本的な間違いのδi （@IPN、TA=25℃） （@IPN、TA=-40℃~+85℃） |
≤±0.4% ≤±1% |
| 直線性のδL （@IPN、TA=25℃） |
≤±0.1% |
| ゼロ出力電流IO （@IP=0、TA = 25℃） |
≤±0.5mA |
| ゼロ温度の漂流IOT （TA=-40℃~+85℃） |
≤±1.0mA |
| 応答時間 TR （IPN&di/dt> 50 A/ΜSの90%） |
≤1µS |
| 一般データ | |
| 働く温度Ta | -40~+85℃ |
| 保管温度のTS | -45~+90℃ |
| 重量m | ≤900g |
| 絶縁材の抵抗電圧 | |
| 抵抗電圧 | 13.4kV |
NACL.1000Q-S3/N現在のセンサーの外形図
電気関係
| 機械特徴 |
| 1. センサーの設置開き:4×φ5.5mm |
| 2. 推薦された使用:M5ボルト固定 |
| 3. 設置および固定トルク:3.5N·m |
| 4. 元の側面の穴を通して:φ42mm |
| 5. 二次側面の電気関係:M5ボルト（または6.3×0.8プラグのリード） |
| 注目 |
|
1. 測定された流向がセンサーで印が付いている方向に一貫しているときセンサーの出力ISNは肯定的である。 2. プロダクトの二次側面の関係ラインはできれば保護されたラインであり、保護の層はプロダクト端に近く、関係ラインは場合および否定的な電源または電源0Vに接続することができる。 3. 力センサーの取付けねじの穴のverticalityの条件:国民の標準に水平に8時またはそれ以上になる（または0.06の下で）。 4. 力センサーの設置表面のための平坦の条件: （a）。大きく平らな取付けの平坦は国民の標準（または平らな変動に水平に11またはそれ以上に0.25mmよりより少しはある）; （b）。設置表面が小さい円形の主任によって設計されている場合、平坦は国民の標準（または平らな変動に水平に12またはそれ以上に0.5mmよりより少しはある）; 5. 許容無し±0.5mm;
|
